航空航天机载设备 EMC 可靠性测试方案
以更高集成度覆盖机载电源模拟、电缆束注入、雷击浪涌、静电、射频辐射和电源瞬变测试。
适用产品
Applications

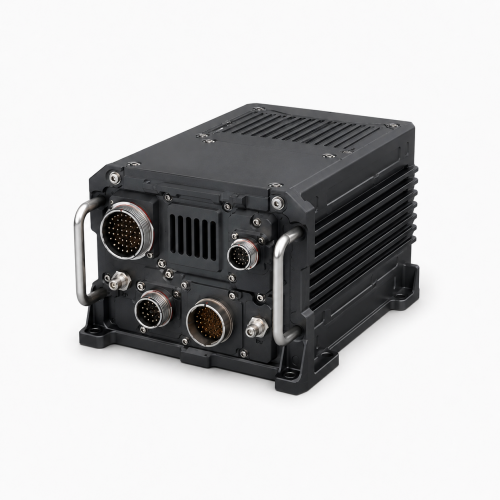

卫星电控单元

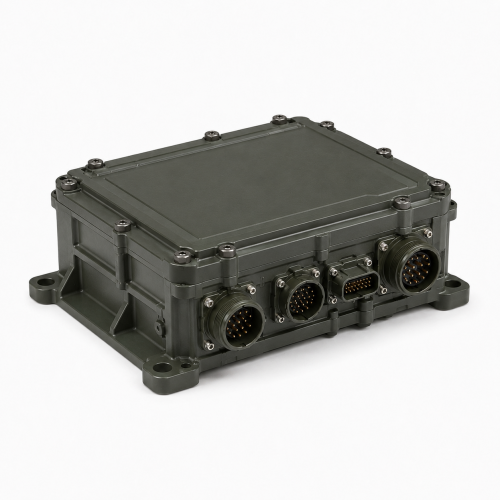

机载航电设备

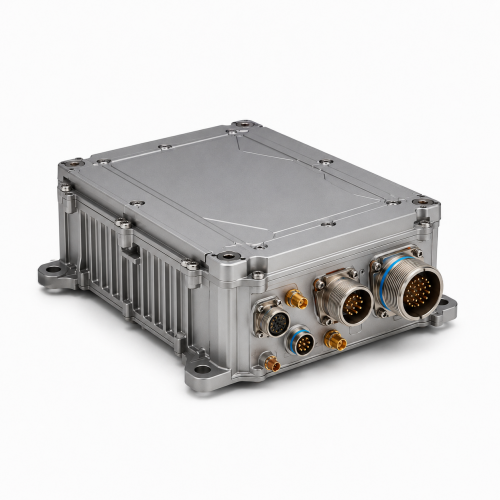

航空直流电源

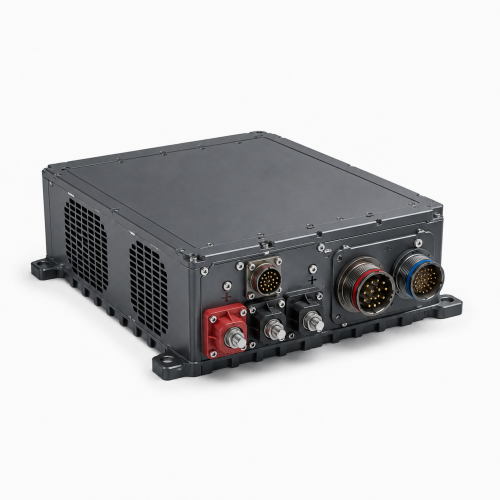

军工控制模块
执行标准
Standards
STDDO-160G
STDGJB151B
STDRTCA 航空电磁环境规范
核心设备清单
Equipment
HPS系列
高精度可编程电源
高精度可编程电源HPS-XXXX系列主要用于汽车电子设备电性能测试和电子电器部件的电气负荷测试，电池充放电及纹波加热测试、电容材料测试、电镀加工等领域。具有四象限工作模式，既能提供功率也能吸收功率 ，可以驱动电感性负载和电容性负载。它具有输出精度高温漂低等优点，最低3μs步进1μs的可编程时间，可轻松实现快速编程输出，输出带宽从DC到500kHz。同时支持任意波形，可结合常见波形组合输出。集成的外部电压检测功能可做闭环Vpp输出，满足ISO16750-2-2023的纹波叠加测试要求。配合相应的电流和升压变压器即可满足DO-160G Section19中的相关测试以及其它扩展功能，可选配小米冲击电流模块，长安5C和反极性模块等等。
MIL-CS116S
高速方波、阻尼震荡波发生器
高速方波、高速阻尼震荡波发生器MIL-CS116S是针对 GJB 151A-1997、GJB 152A-1997、GJB 151B-2013 和 MIL-STD-461F 标准中的 CS115、CS116 测试要求而设计开发的一款产品。能够以 1 Hz～40 Hz 脉冲重复频率施加在电源线或信号线上， 测试持续时间高达 60 分钟以上，满足 0.01-10 A 脉冲峰值线性调节。用于所有飞机、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。它能够通过一个N型端口输出包括10KHz~100MHz的6种阻尼震荡波及高速方波，并且无需更换探头。 MIL-CS116拥有智能化控制平台，良好的人机操控功能，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。 依据标准：GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和 MIL-STD-461F等。
SUG-562
雷击浪涌发生器
雷击浪涌发生器 SUG-562是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，性能完全满足欧盟CE认证及CCC认证对单相受试设备的抗扰度测试要求，通过内置耦合去耦网络，对受试设备进行电源口的浪涌测试，通过外置网络可对通信线进行浪涌测试。 依据标准：IEC61000-4-5、EN61000-4-5及GB/T17626.5等。
ESD-20A
静电放电模拟器
人体对物体或两个物体之间的静电有时会产生高达数万伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。 静电放电模拟器ESD-20A是一款先进的智能型静电放电发生器，最高输出电压20kV,也是一款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器。LCD触摸屏简单易操作，RC模块可更换，确保了在各种测试场合使用的可靠性。 依据标准：ISO 10605、GB/T 19951、GB/T17626.2、IEC61000-4-2等。
CSR-608
射频传导抗扰度测试系统
射频传导抗扰度测试系统CSR-608采用一体化设计，内置信号合成器，功率计、RF功放双定向耦合器(选配)等。可输出从100kHz~300MHz的CW、AM、PM等调制或无调制的射频信号。宽输入范围的功率计可无间断检测从-85DBm~10DBm的功率信号。可选平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号。各部分可单独工作，可外置功率放大器。真正一体式设计让校准速度更快，在几十秒的时间校准完全部频点。 射频传导抗扰度测试系统CSR-608用于民品的传导抗扰度测试。 依据标准：IEC61000-4-6和GB/T 17626.6等。
MIL-CS106
电源线尖峰脉冲发生器
电源线尖峰脉冲发生器MIL-CS106是针对 GJB 151A-1997、GJB 152A-1997、GJB 151B-2013 和 MIL-STD-461F 标 准中的 CS106 测试要求而设计开发的一款产品。能够以 1 Hz～20 Hz 脉冲重复频率施加在 EUT 不接地输入电源线上， 测试持续时间高达 30 分钟，满足 0-800 V 脉冲峰值线性调节。MIL-CS106拥有智能化控制平台，良好的人机操控功能，内置耦合变压器内置使得操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。 依据标准：GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和 MIL-STD-461F 等。
方案优势
Advantages高度集成
设备高度集成，占用实验室面积更小。
适配保密实验室
适配科研院所保密实验室建设。
覆盖验收要求
支持国军标、民航机载设备型式试验验收。
