管状波射频干扰测试系统
管状波射频干扰测试系统TWC-0530采用一体化设计，内置信号合成器，三通道功率计、RF功放，双定向耦合器等。可输出从9kHz~3GHz的CW、AM、PM等调制或无调制的射频信号。宽输入范围的功率计可无间断检测从-70DBm~10DBm的功率信号。可选平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号。各部分可单独工作，可外置功率放大器。真正一体式设计让校准速度更快，可在几十秒的时间校准完全部频点。
管状波射频干扰测试系统TWC-0530可用于汽车电子的TWC管状波耦合法射频干扰测试。
依据标准：ISO11452-4、 GB/T33014.4、 GB/T17619、 SAE J1113-4等。
产品特点
Features- 内置标准库及标准波形 ，支持调用已编辑标准测试文件 ，提供出厂前特定标准库定制。
- 支持大电流注入(配合电流注入钳),可选电流监视探头，支持闭环测试法。
- 功率计支持脉冲检测模式便于军工领域测试。
- 信号合成器、功率计，功放支持单独使用、支持一键校准。
- 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
- 整段校准时间小于1分钟。
- 1寸电容触摸屏，输入四象限控制。
- 4U/19寸标准机箱，总重≤20Kg。
依据标准
Standard| ISO11452-4 | GB/T33014.4 | GB/T17619 | SAE J1113-4 |
主机技术参数
Technical specifications| 序号 | 指标项 | 指标值 |
|---|---|---|
| 信号发生器 | ||
| 1 | 频率范围 | 9kHz-3GHz |
| 2 | 频率分辨率 | 1Hz |
| 3 | 频率温度稳定度 | ±0.5ppm |
| 4 | 谐波 | ≤-30dBc |
| 5 | 非谐波 | ≤-50dBc |
| 6 | 输出功率范围 | -120dBm~0dBm |
| 7 | 幅度调制 | 调制频率：10Hz~1MHz; 调制深度：1%~99%，内调制/外调制 |
| 8 | 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% |
| 功率计x3 | ||
| 1 | 频率范围 | 1MHz~4GHz |
| 2 | 输入范围 | -70dBm~+10dBm |
| 3 | 精度 | ±0.5 dB |
| 4 | 采样模式 | 平均、积分、脉冲 |
| 5 | 输入接口 | 前面板SMA，后面板N头 |
| 功放 | ||
| 1 | 输入功率 | 0dBm (Max) |
| 2 | 频率范围 | 400MHz~3GHz |
| 3 | 输出功率 | 50W |
| 4 | 输出接口 | 后面板N头 |
| 双定向耦合器 | ||
| 1 | 频率范围 | 400MHz~3GHz |
| 2 | 衰减比 | 50DB |
| 3 | 最大输入功率 | 100W |
| 通用参数 | ||
| 1 | 接口 | LAN、USB、RS485 |
| 2 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% |
| 3 | 工作电源 | AC：110~250V/10A 50Hz/60Hz |
| 4 | 体积重量 | 宽460mm×高180mm×深550mm 10kg |
TWC配件参数
| 序 号 | 指标项 | 指标值 | |
|---|---|---|---|

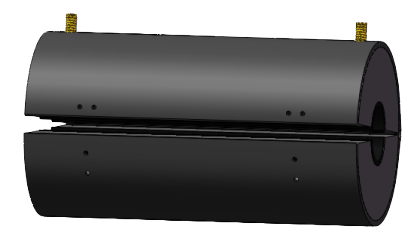

| TWC探头 TWC-180 | |||
| 1 | 频率范围 | 400MHz-3GHz | |
| 2 | 最大衰减 | 20DB | |
| 3 | 内径x外径x长度 | 25x100x180mm | |
| 4 | 最大输入功率 | 100W | |
| 5 | 输出端子 | SMA同轴 | |

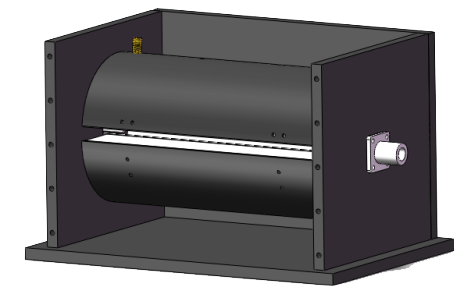

| 校准夹具 FTWC-180 | |||
| 1 | 频率范围 | DC-3GHz | |
| 2 | 电压驻波比 | 2：1 | |
| 3 | 重 量 | 3.5KG | |
| 4 | 尺 寸 | 158*240*156 | |
| 5 | 输出端子 | N型同轴 | |
| 2 | 最大通过电流 | 10A | |
| 3 | 内径x外径x高 | 40x80x19mm | |
| 同轴负载 RF-6DB10 | |||
| 1 | 频率范围 | DC-8GHz | |
| 2 | 增益 | 6DB | |
| 3 | 最大功率 | 100W | |
| 人工电源网络 LISN-50 | |||
| 1 | 频率范围 | 10kHz-108MHz | |
| 2 | 最大工作电压 | 250VAC,100VDC | |
| 3 | 最大工作电流 | 50A | |
| 4 | 等效电路 | （5µH+1Ω）//50Ω | |
| 5 | 输出接口 | 6mm香蕉座 | |
