射频传导抗扰度测试系统
射频传导抗扰度测试系统CSR-608采用一体化设计，内置信号合成器，功率计、RF功放双定向耦合器(选配)等。可输出从100kHz~300MHz的CW、AM、PM等调制或无调制的射频信号。宽输入范围的功率计可无间断检测从-85DBm~10DBm的功率信号。可选平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号。各部分可单独工作，可外置功率放大器。真正一体式设计让校准速度更快，在几十秒的时间校准完全部频点。
射频传导抗扰度测试系统CSR-608用于民品的传导抗扰度测试。
依据标准：IEC61000-4-6和GB/T 17626.6等。
产品特点
Features- 内置标准库及标准波形 ，支持调用已编辑标准测试文件 ，提供出厂前特定标准库定制。
- 支持大电流注入(配合电流注入钳),可选电流监视探头，支持闭环测试法。
- 功率计支持脉冲检测模式便于军工领域测试。
- 信号合成器、功率计，功放支持单独使用、支持一键校准。
- 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
- 整段校准时间小于1分钟。
- 1寸电容触摸屏，输入四象限控制。
- 4U/19寸标准机箱，总重≤20Kg。
依据标准
Standard| IEC61000-4-6 | GB/T 17626.6 |
技术参数

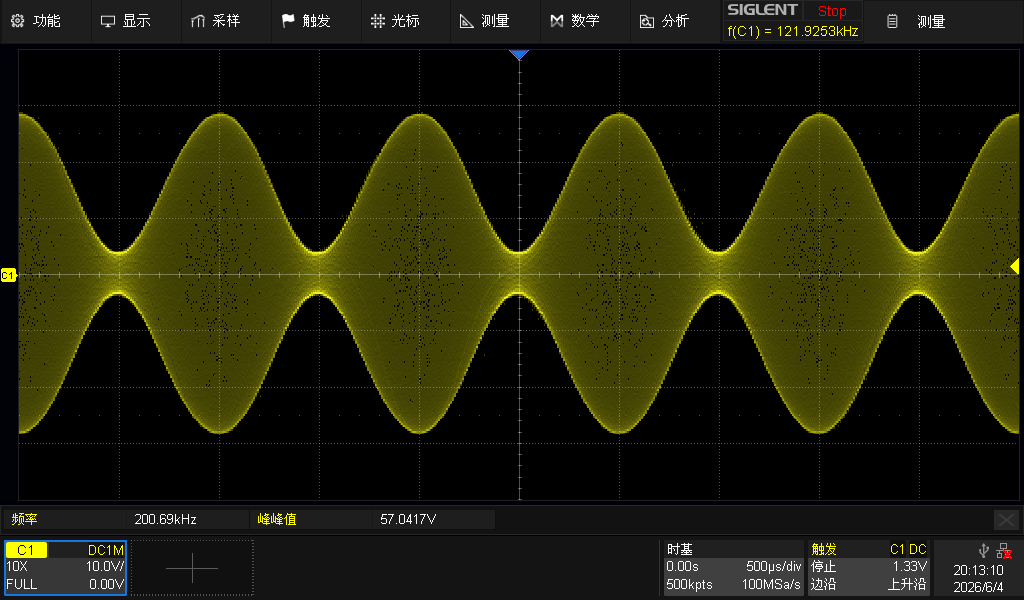

Technical specifications| 序号 | 指标项 | 指标值 | |
|---|---|---|---|
| 信号发生器 | |||
| 1 | 频率范围 | 100kHz-300MHz | |
| 2 | 频率分辨率 | 1Hz | |
| 3 | 频率温度稳定度 | ±0.5ppm | |
| 4 | 谐波 | ≤-30dBc | |
| 5 | 非谐波 | ≤-50dBc | |
| 6 | 输出功率范围 | -100dBm~3dBm | |
| 7 | 幅度调制 | 调制频率：1Hz~10kHz; 调制深度：1%~99%，内调制/外调制 | |
| 8 | 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% | |
| 功率计x3 | |||
| 1 | 频率范围 | 100kHz-300MHz | |
| 2 | 输入范围 | -85dBm-+10dBm | |
| 3 | 精度 | ±0.5 dB | |
| 4 | 采样模式 | 平均、积分、脉冲 | |
| 5 | 输入接口 | 前面板SMA，后面板N头 | |
| 功放 | |||
| 1 | 依据标准 | IEC61000-4-6 | |
| 2 | 频率范围 | 100kHz-300MHz | |
| 3 | 输出功率 | 80W 50DB增益 | |
| 4 | 输出接口 | 后面板N头 | |
| 通用参数 | |||
| 1 | 接口 | LAN、USB、RS485 | |
| 2 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% | |
| 3 | 工作电源 | AC：110~250V/10A 50Hz/60Hz | |
| 4 | 体积重量 | 宽460mm×高180mm×深550mm 10kg | |
配件参数
Accessory Specifications| 序 号 | 指标项 | 指标值 | |
|---|---|---|---|

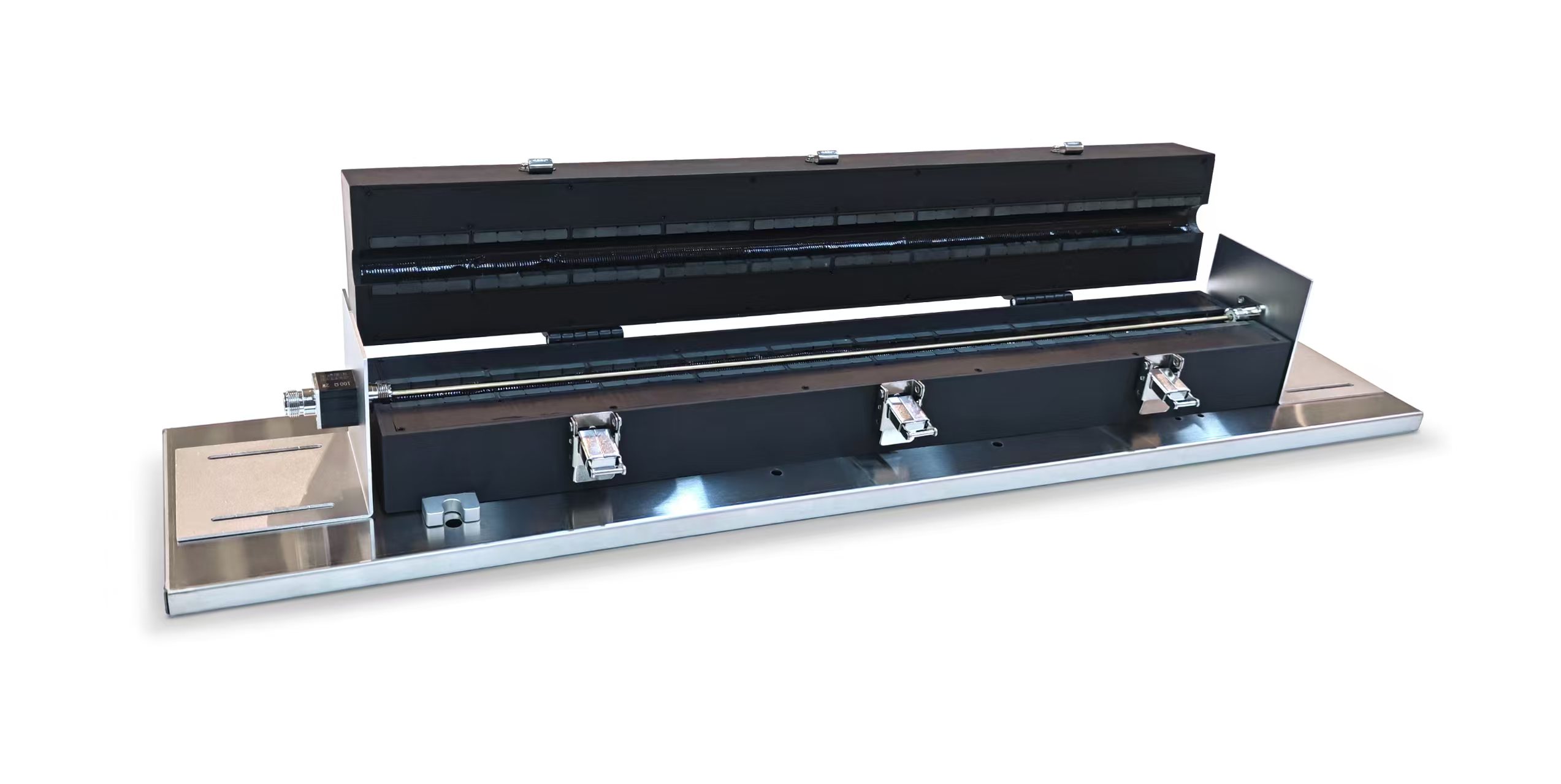

| 电磁注入钳 EIF-230 | |||
| 1 | 频率范围 | 100kHz-230MHz | |
| 2 | 最大衰减 | 10DB | |
| 3 | 最大线径 | 20mm | |
| 4 | 长x宽x高 | 640x100x100mm | |
| 5 | 最大输入功率 | 100W | |

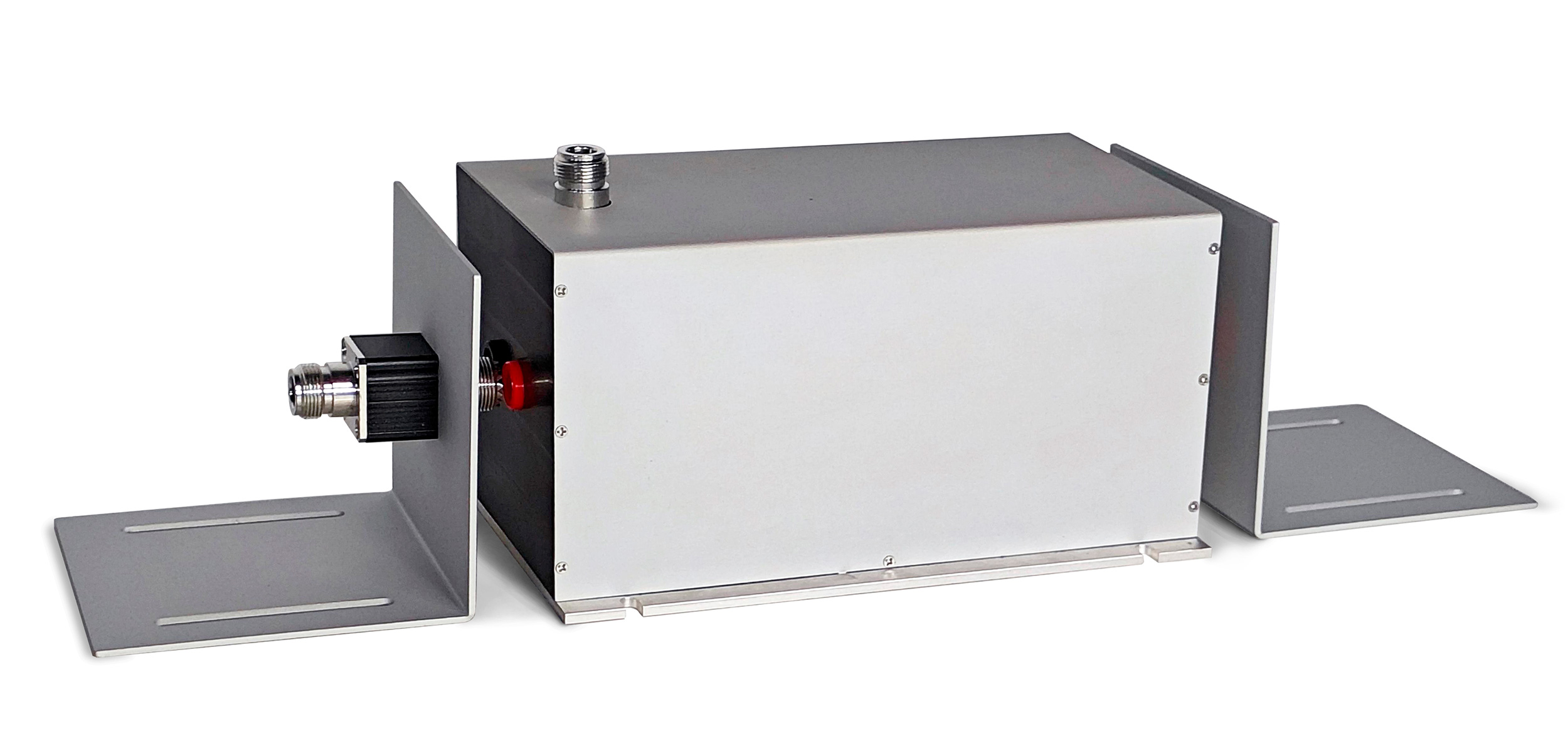

| 电源线网络 M3-16 / M3-32 / M5-32 | |||
| 1 | 频率范围 | 10kHz-230MHz | |
| 2 | 最大工作电压、电流 | 250VAC,100VDC、16A/32A | |
| 3 | 耦合阻抗 | 150Ω | |
| 4 | 耦合网络 | M3: 单相2线或3线可切换M5: 三相4线或5线可切换 | |
| 同轴负载 RL-50 | |||
| 1 | 频率范围 | DC-3GHz | |
| 2 | 最大功率 | 50W | |
| 3 | 阻抗 | 50Ω | |
| 4 | 输出接口 | N型同轴 | |
